光端机就是把一到多路电信号通过各种编码转换成光信号在光纤上传输的设备，是一种节省人力和物力的网络升级解决方案。在视频安全和监控网络中，光端机是一种常见的光通信系统中的传输设备，主要用来进行光电转换和传输视频、数据、以太网、音频等综合信息。本教程将探讨如何用光端机设计视频安全和监控网络。

模拟视频网络的光端机布线解决方案

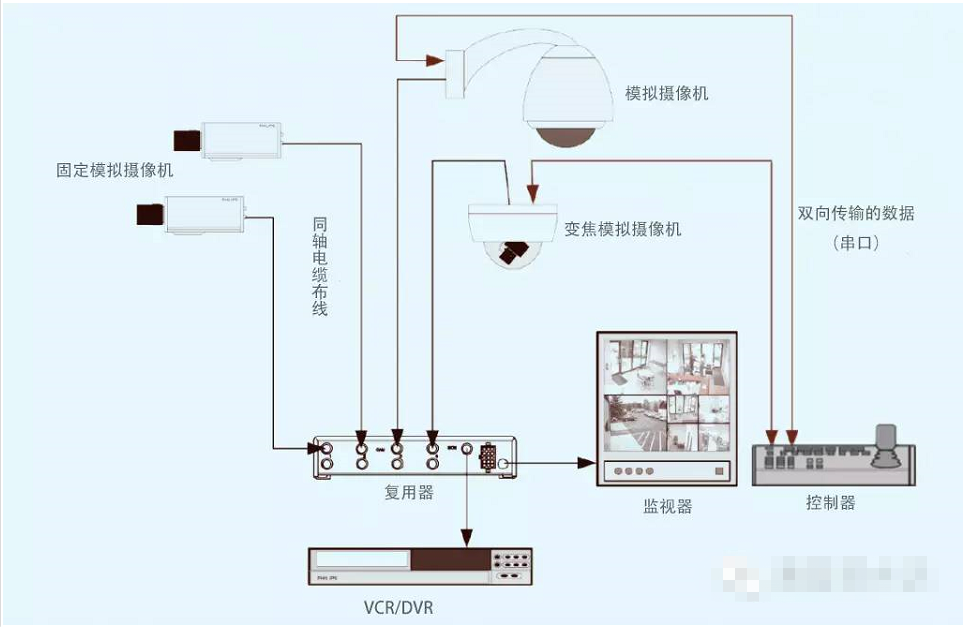

    在传统模拟视频网络中，模拟闭路电视摄像机是通过同轴电缆连接到主控间或设备（盒式录像机或数字视频录像机）上，具体如下图：

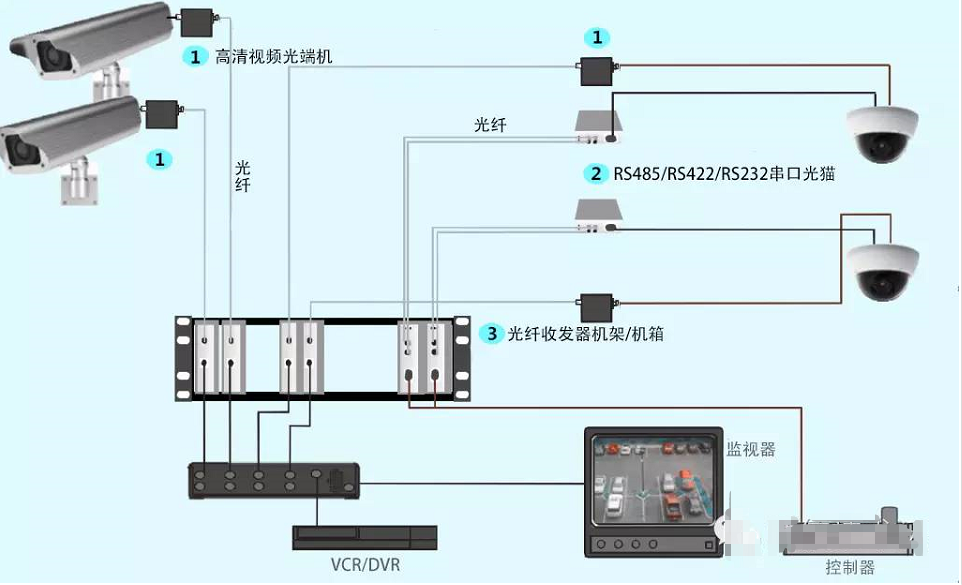

    众所周知，电缆的传输距离较短，通常在100 m范围之内。为了连接更多的模拟摄像机和变焦模拟摄像机，构建一个庞大的模拟视频网络，光缆是一种理想的传输介质，因此，用来进行光电转换的光端机也成为模拟视频网络的重要组成部分。下图是使用了光缆和光端机的模拟视频网络布线解决方案：

    模拟视频网络中成对使用的光端机主要用在服务器机房和摄像机之间，其中，一个光端机用在服务器机房侧，另一个光端机用在摄像机侧，两个光端机通过光纤连接。为了便于管理，服务器机房侧的光端机可以安装在机架上。
